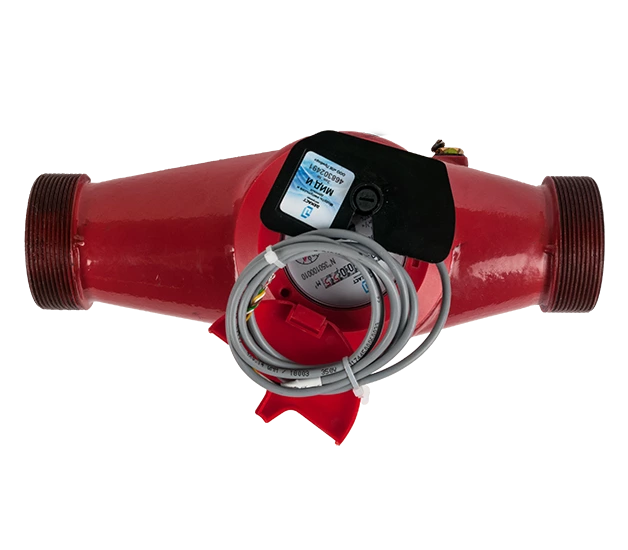

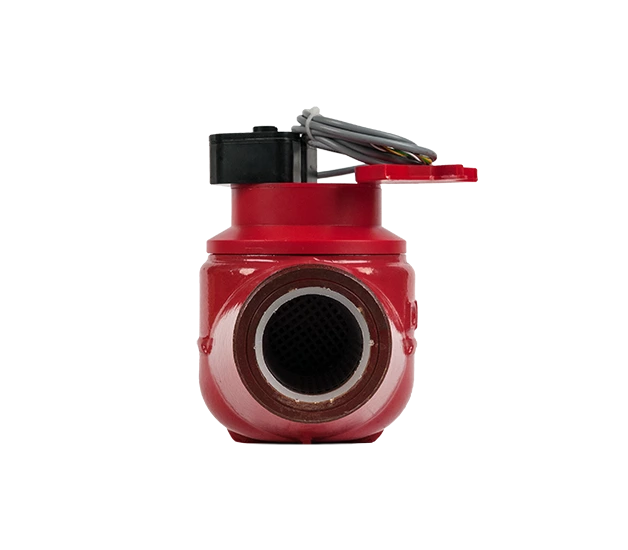

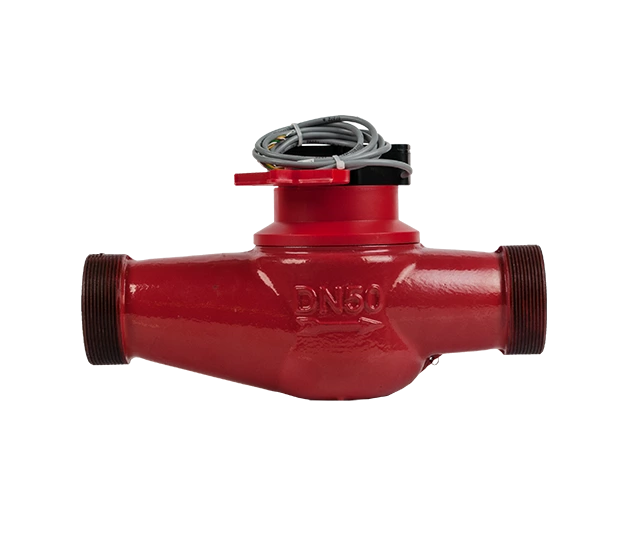

Счётчик воды крыльчатый многоструйный для измерений объёмов как холодной, так и горячей воды. Надёжный и стойкий к гидроударам.
Принцип работы ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
Модификация оборудования
ВСКМ 90
Номинальный (рабочий) расход Qn, м³/ч
15
Интерфейс
импульсный выход (открытый коллектор)
Метрологический класс точности
В
Тип счетчика
крыльчатый
Диапазон температуры измеряемой среды, °С
от +5 до +120
Материал корпуса
чугун
Минимальный расход Qmin, м³/ч (класс А)
1,2
Диаметр условного прохода, мм
50
Тип проливной части
Многоструйный
Монтажная длина, мм
300
Степень защиты
IP67 (IP68 под заказ)
Способ присоединения
резьбовое
Тип водоснабжения
горячее
Комплект монтажных частей
Да
Присоединение к трубопроводу
2 1/2"
Умный счетчик
да
Порог чувствительности
0,06
Минимальный расход Qmin, м³/ч (класс В)
0,45
Максимальный расход Qmax, м³/ч
30
