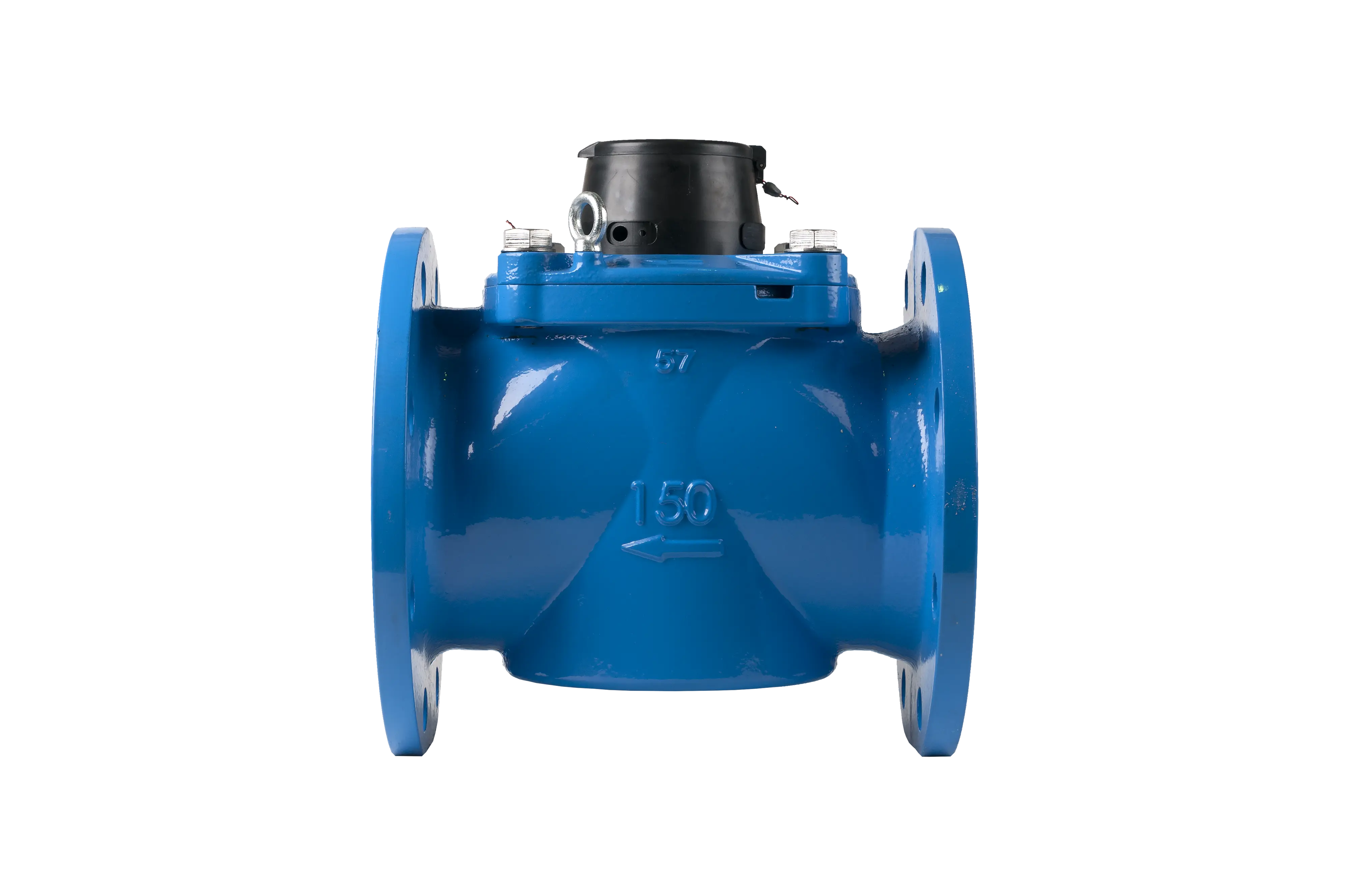

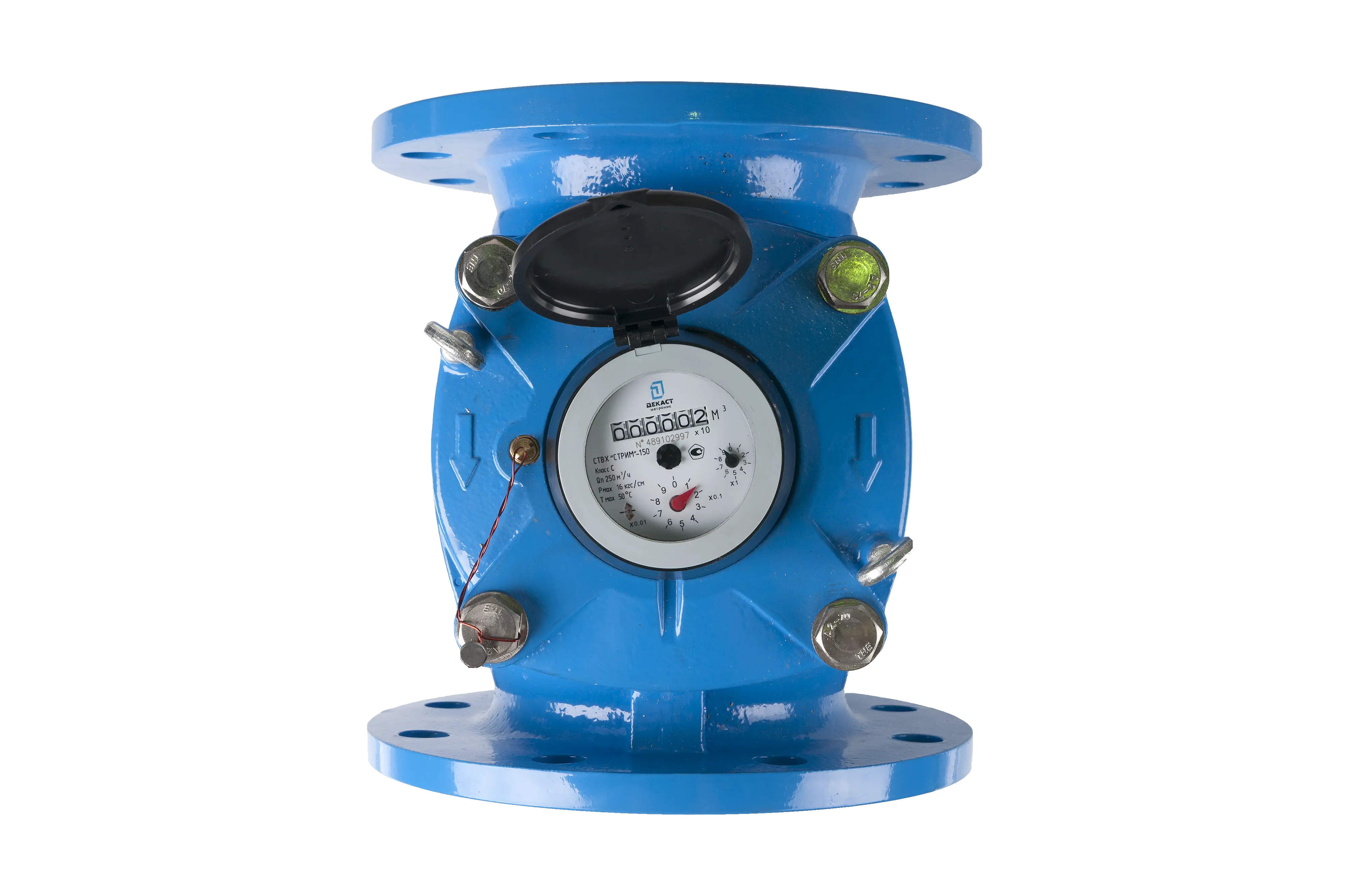

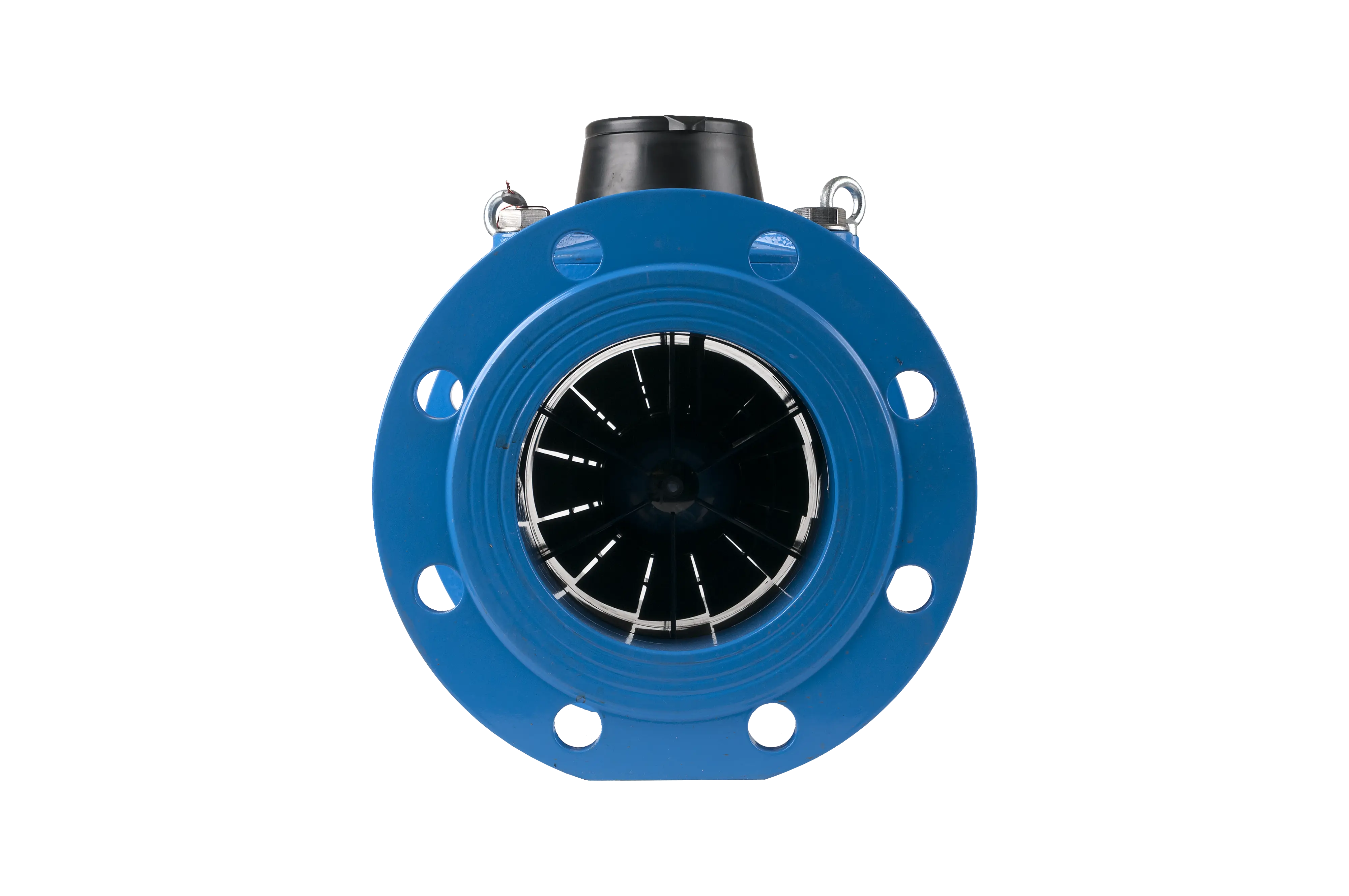

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВХ "СТРИМ"
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
150
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
400
Максимальный расход Qmax, м³/ч
600
Метрологический класс точности
С
Диапазон рабочих температур воды, °С
от +5 до +50
Материал корпуса
чугун
Тип водоснабжения
холодное
Способ присоединения
фланцевое
Степень защиты
IP68
Монтажная длина, мм
300
Тип счетчика
турбинный
Порог чувствительности
0,35
Присоединение к трубопроводу
Ду150
Минимальный расход Qmin, м³/ч (класс С)
1,5
