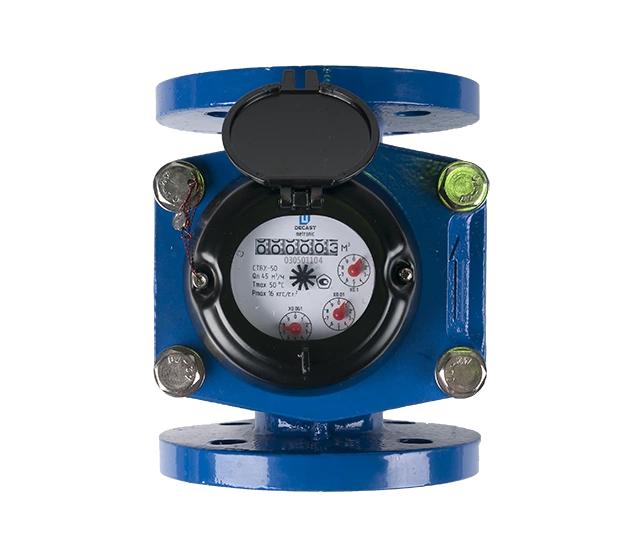

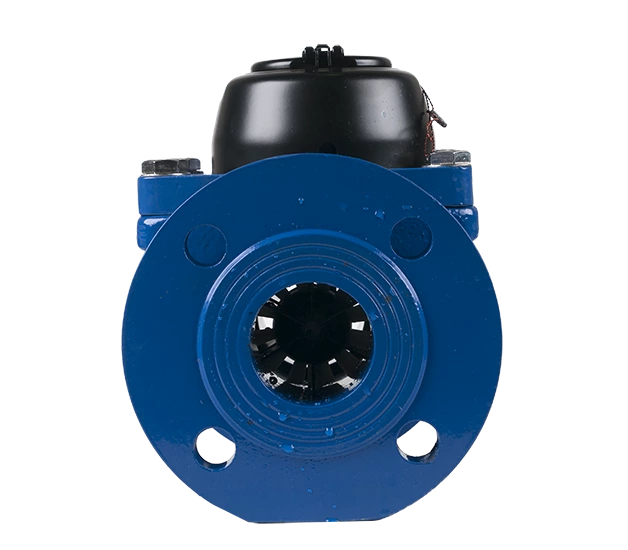

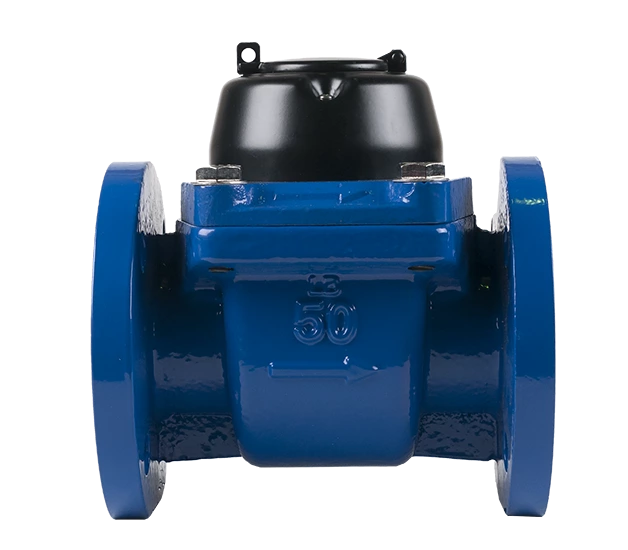

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВХ
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
50
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
50
Максимальный расход Qmax, м³/ч
90
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +50
Материал корпуса
чугун
Тип водоснабжения
холодное
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
200
Тип счетчика
турбинный
Порог чувствительности
0,1
Присоединение к трубопроводу
Ду50
Минимальный расход Qmin, м³/ч (класс В)
0,45
0 отзыва
Пока нет отзывов. Будьте первым!
Вам также может понравиться
Счетчик воды СВК-15ГЦ Ду15, L=110 мм, электронный, с радиомодулем LoRa
По запросу
Счетчик воды МЕТЕР ВК-32Г
от 8 465 ₽

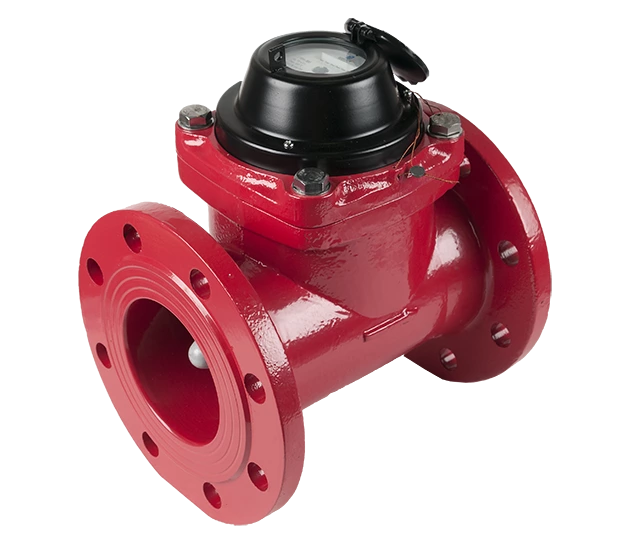

Счетчик воды турбинный Декаст СТВУ-100
