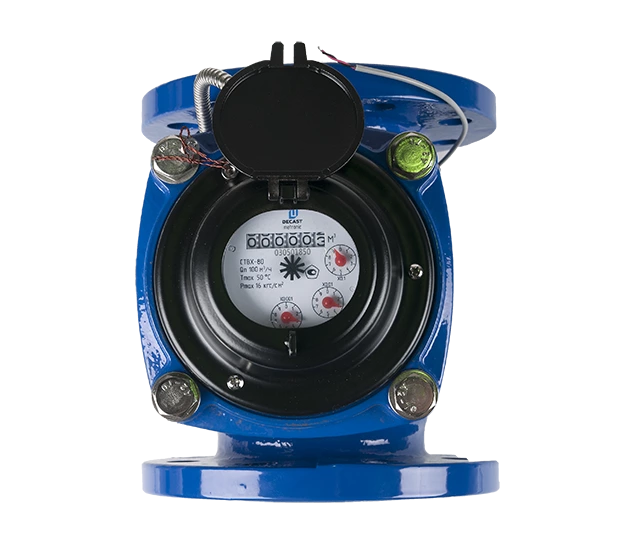

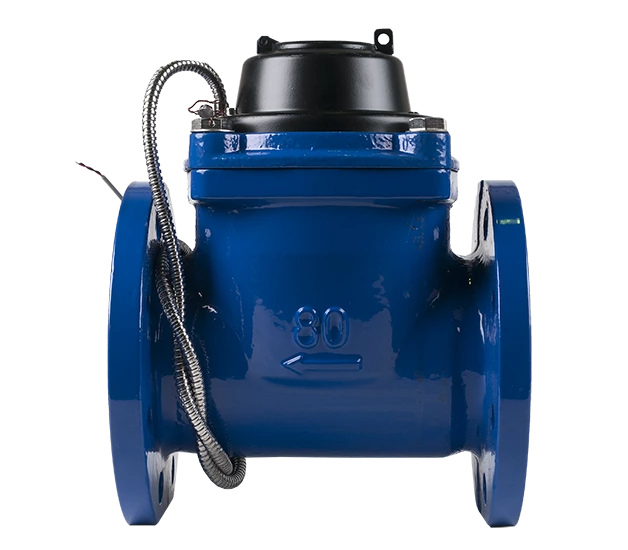

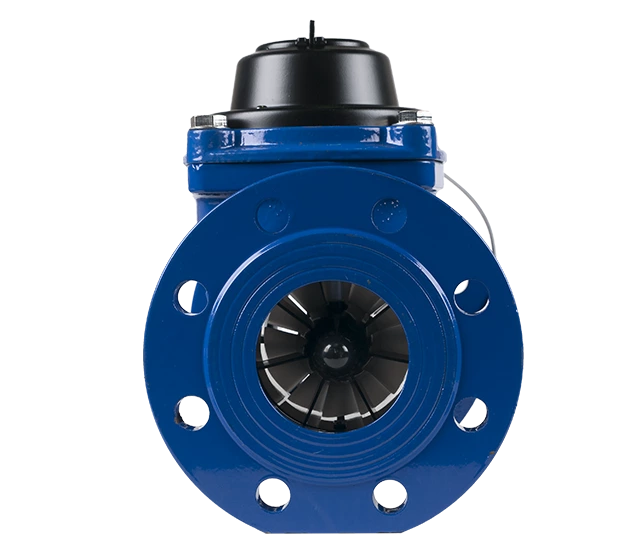

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВХ
Интерфейс
импульсный выход (геркон)
Диаметр условного прохода (DN), мм
80
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
120
Максимальный расход Qmax, м³/ч
200
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +50
Материал корпуса
чугун
Тип водоснабжения
холодное
Цена импульса, л/имп
100
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
225
Тип счетчика
турбинный
Порог чувствительности
0,25
Присоединение к трубопроводу
Ду80
Минимальный расход Qmin, м³/ч (класс В)
0,5
