Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВУ
Номинальный (рабочий) расход Qn, м³/ч
70
Интерфейс
импульсный выход (открытый коллектор)
Тип
сухоходный
Тип проливной части
одноструйный
Метрологический класс
В
Тип счетчика
турбинный
Диапазон рабочих температур воды, °С
от +5 до +120
Материал корпуса
чугун
Минимальный расход Qmin, м³/ч (класс В)
1,5
Максимальный расход Qmax, м³/ч
140
Порог чувствительности
0,6
Умный счетчик
да
Присоединение к трубопроводу
Ду100
Тип водоснабжения
горячее
Способ присоединения
фланцевое
Степень защиты
IP68
Монтажная длина, мм
250
Диаметр условного прохода, мм
100
Образец_паспорта_СТВХ_СТВУ.pdf
PDF, 419.8 KB
Сертификат_об_утверждении_типа_Декаст_счетчики_турбинные.pdf
PDF, 574.4 KB
Описание_типа_средства_измерений_Счетчики_воды_Турбинные_Декаст.pdf
PDF, 687.7 KB
Руководство_по_эксплуатации_МИД_И.pdf
PDF, 987.8 KB
Сертификат_IP67_Декаст_Турбинные.pdf
PDF, 707.5 KB
Руководство_по_эксплуатации_МИД_И_1-wire.pdf
PDF, 987.8 KB
0 отзыва
Пока нет отзывов. Будьте первым!
Вам также может понравиться

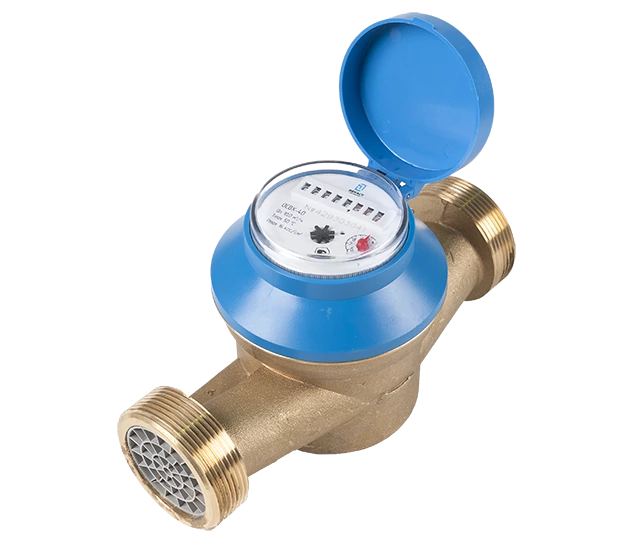

Счетчик воды Декаст ОСВХ-32 "НЕПТУН" Класс "С"
