Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнения ТСР-042 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ исполнения ТСРВ-042.
Функциональные возможности:
подключение до 4-х расходомеров в одной теплосистеме;
раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
архивация всех интегральных счетчиков нарастающим итогом;
наличие журнала изменения контрольной суммы базы (КСБ), нестираемого журнала режимов (электронная пломба), журнала отказов, журнала нештатных ситуаций;
упрощенная настройка с возможностью установки шаблонов наиболее часто применяемых схем;
резервное питание вычислителя от встроенной батареи;
обработка сигнала «реверс».
Отличительные особенности:
две независимые теплосистемы с 2-мя раздельными архивами: единый архив для зимнего и летнего периодов (доступна работа с сезонами в одной ТС, либо доступно две ТС);
измерение и архивация параметров холодной воды и температуры наружного воздуха;
возможность подключения электросчетчика с частотным выходом;
возможность настройки функции «сигнализация»;
наличие USB-интерфейсов на лицевой панели для работы с компьютером и снятия архивов при помощи флэш-накопителя;
удобство монтажа и замены батареи резервного питания;
возможность контроля сигнала «пустая труба» с фиксацией НС в архивах и регистрации времени нештатной ситуации;
четырехстрочный индикатор с высокой контрастностью;
работа с программой «Конфигуратор базы» позволяющей быстро и просто настроить прибор;
возможность загрузки заранее подготовленной конфигурации прибора с флэш-накопителя;
возможность выгрузки данных на флэш-накопитель в формате «МОЭК»;
контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).
Вывод информации:
на жидкокристаллический четырехстрочный индикатор;
по последовательному интерфейсу RS-232/RS-485, USB-Device, USB-Host.
Программное обеспечение:
Автоматизированная поверка ВЗЛЕТ ТСР-М (ТСРВ-042)
Конфигуратор базы ТСРВ-042 (КБ ТСРВ-042)
Монитор для ТСРВ-042
Программа чтения журналов действий пользователей
Количество каналов измерения расхода
до 6 (4 + 1 утеч. + 1 подп.)
Количество каналов измерения температуры
до 6
Количество каналов измерения давления
до 5
Количество контролируемых теплосистем
2
Диапазон измерения среднего объемного расхода, м3/ч
от 0,01 до 3 000
Диапазон измерения температуры, °С
от минус 50 до 180
Относительная погрешность измерения количества тепла, %
не более ± 5
Длина линии связи между тепловычислителем и первичными преобразователями, м
до 300
Глубина архивов измерительной информации, записей часового
4 320
Глубина архивов измерительной информации, записей годового
16
Глубина архивов измерительной информации, записей суточного
1 800
Глубина архивов измерительной информации, записей месячного
192
Глубина архивов измерительной информации, записей минутный (данные датчиков)
46 080
Напряжение питания, В
=24
Мощность потребления не более, Вт
не более 2
Степень защиты
IP54
Средняя наработка на отказ, ч
75 000
Средний срок службы, лет
12
Гарантийный срок эксплуатации тепловычислителя, лет
6
Масса тепловычислителя, кг
не более 3
Габаритные размеры тепловычислителя, мм
217х207х84
Способ крепления
на DIN-рейку
Структура архивов ВЗЛЕТ ТСРВ-042 версии 66.00.2X.ХХ.pdf
PDF, 426.6 KB
Структура архивов ВЗЛЕТ ТСРВ-042.pdf
PDF, 345.1 KB
Список ModBus регистров ТСРВ-042 (для версии 66.00.2Х.ХХ).pdf
PDF, 877.1 KB
Список ModBus регистров ВЗЛЕТ ТСР-М (ТСРВ-042).pdf
PDF, 864.7 KB
Протокол Modbus (Стандарт данных).pdf
PDF, 63.6 KB
Протокол Modbus (Приложение 1).pdf
PDF, 65.9 KB
Протокол Modbus.pdf
PDF, 215.1 KB
Инструкция по монтажу ВЗЛЕТ ТСР-М (ТСР-042).pdf
PDF, 1.2 MB
Краткое руководство пользователя ТСРВ-042.pdf
PDF, 2.3 MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-042) ч.3.pdf
PDF, 3.4 MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-042) ч.2.pdf
PDF, 1.7 MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-042) ч.1.pdf
PDF, 2.4 MB
Руководство по эксплуатации ВЗЛЕТ ТСР М (ТСР-042).pdf
PDF, 2.4 MB
ТСР-М - Свидетельство об утверждении типа (с описанием типа) до 18.03.2029.pdf
PDF, 7.7 MB
ТСРВ - Сертификат об утверждении типа (с описанием типа) до 17.04.2029 (изм.2).pdf
PDF, 9.1 MB
ТСР-М - Декларация ТР ТС 004, 020 Завод Взлет до 23.08.2026.pdf
PDF, 341.5 KB
ТСР-М - Декларация ТР ТС 004, 020 АО Взлет до 22.08.2026.pdf
PDF, 340.2 KB
ВЗЛЕТ ТСРВ - Сертификат Узбекистана до 17.04.2029.pdf
PDF, 1.6 MB
Сертификат Российского морского регистра судоходства (РМРС) о типовом одобрении ВЗЛЕТ ТСР-М до 22.12.2026.pdf
PDF, 1.5 MB

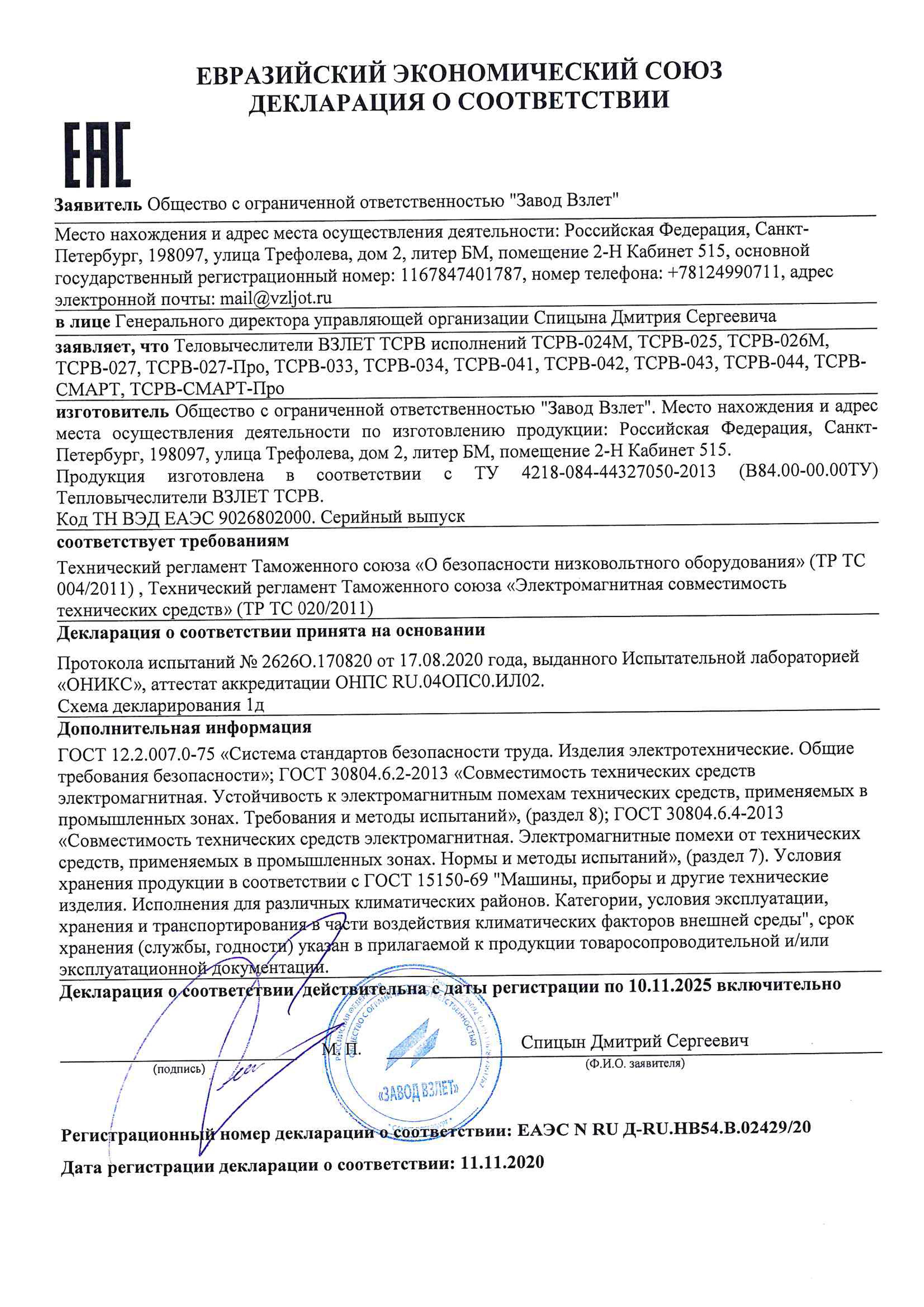

ТСРВ - Декларация ТР ТС 004, 020 ООО «Завод Взлет» до 10.11.2025.jpg
IMAGE, 1.4 MB

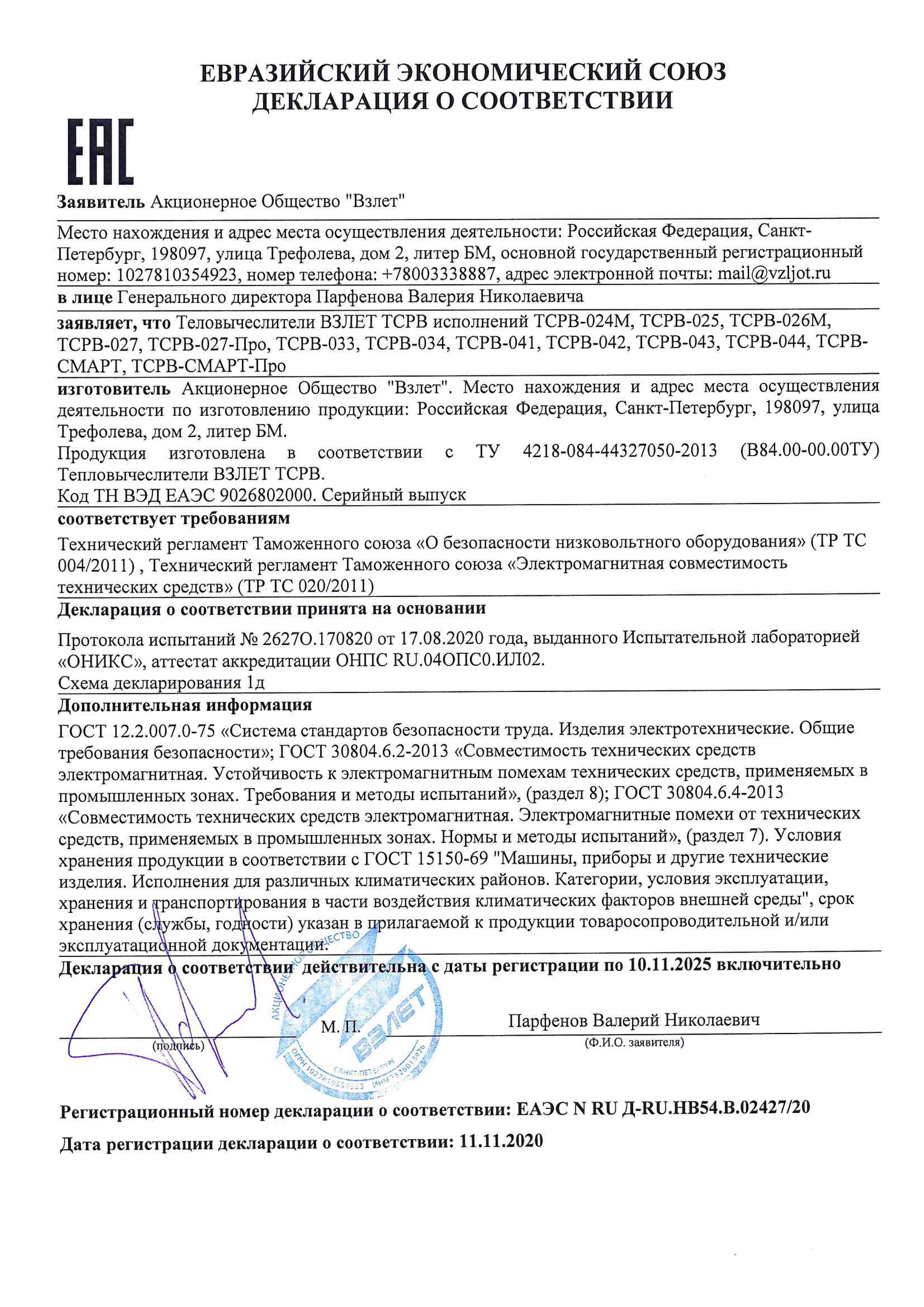

ТСРВ - Декларация ТР ТС 004, 020 АО «Взлет» до 10.11.2025.jpg
IMAGE, 1.3 MB
ТСРВ - сертификат Кыргызстана до 17.04.2029.pdf
PDF, 368.1 KB
ТСРВ - Сертификат СЕ - ЭМС для АО Взлет до 04.02.2029.pdf
PDF, 785.8 KB
ТСРВ - Сертификат СЕ - НВО Для АО Взлет до 30.01.2027.pdf
PDF, 685.7 KB
VZLJOT TSRV - CERTIFICATE of CONFORМITY № LVD-12087 до 30.01.2027.pdf
PDF, 685.7 KB
VZLJOT TSRV - EU-Туре Examination Certificate № ЕМС 07.04.030 05.02.2024 до 04.02.2029.pdf
PDF, 785.8 KB
